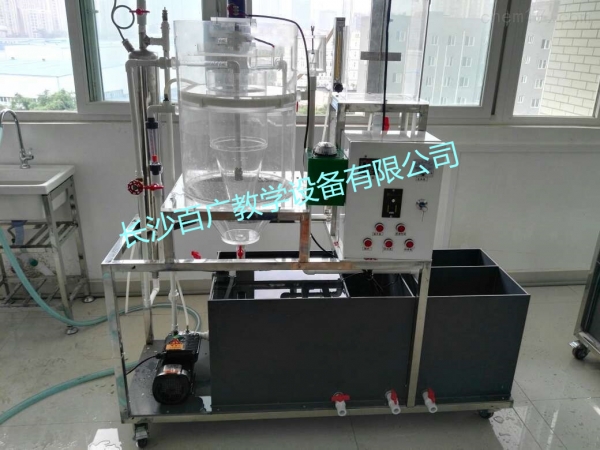

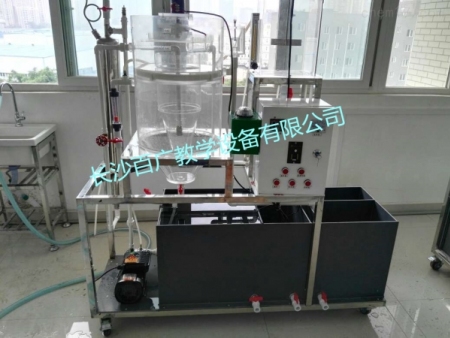

豎流式圓形溶氣加壓氣浮實驗裝置

實驗目的：

1.確定氣浮處理系統的設計運行參數
2.深化對豎流式加壓溶氣氣浮系統及其各部分的組成，運行過程及其操作和控制要點，溶氣水釋放的表現特征及浮渣的形成的理解。
3.加深對懸浮顆粒濃度、操作壓力、氣固比、釋氣量與澄清效果間的關系的理解。

技術參數：

1.處理水量50L/h、水力停留時間0.5～2h；
2.溶氣系統：氣泡顆粒大小直徑為20-30微米，含氣體積比≥3%，釋氣量與飽和值之比＞0.9；
3.處理效率：懸浮物去除率達95%以上；
4.工作電源：AC220V±10%、50Hz，單相三線制，功率900W，安全保護：具有接地保護、漏電保護、過流保護；
5.裝置外形尺寸：1500×500×1650mm。

設備配置：

1. 豎流式圓形氣浮池1套：透明有機玻璃材質、Φ350×500mm；
   2.原水箱、溶氣供水箱、浮渣箱和清水箱各1個：厚度10mm，底板上安裝有放空閥，方便將水排凈；
   3.攪拌電機1臺（功率25W、轉速90rpm）、不銹鋼攪拌槳1套；
   4.進水泵1臺（額定流量1m3/h，揚程15m,功率370W)、液體流量計1只；
   5.自吸式氣液混合泵1臺：流量1m3/h、揚程40m、轉速2900r/min、功率0.55KW；
   6.壓力溶氣罐1套：Φ100×500mm、304不銹鋼材質、工作壓力0.2-0.5Mpa（可調）、容積8L；
   7.銅質溶氣釋放器1套、壓力表1只、安全閥1只；
   8.帶攪拌裝置加藥罐1套（有機玻璃材質）、加藥泵1臺；
   9.電動刮渣機1套：功率15W、轉速9rpm；
   10.流量測量與調節：轉子流量計，污水流量1個（量程10-100L/H），加藥流量（量程0.25~2.5L/H），氣體流量1個（量程100~1000L/h）；
   11.電源控制系統：電控箱1只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成；
   12.不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成
