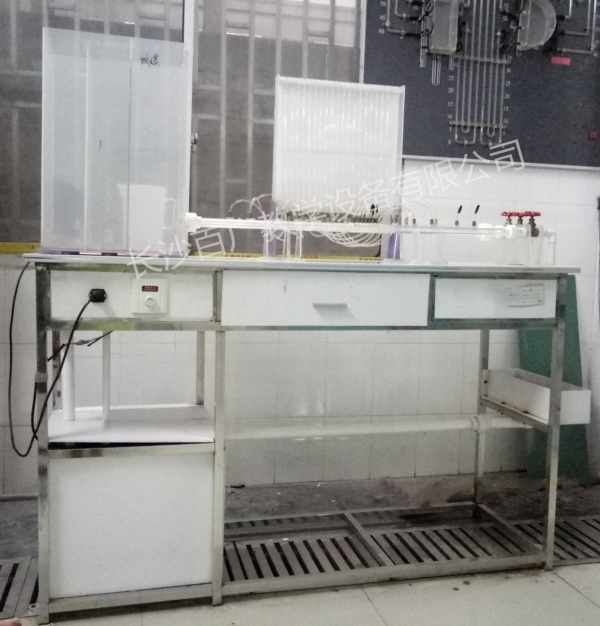

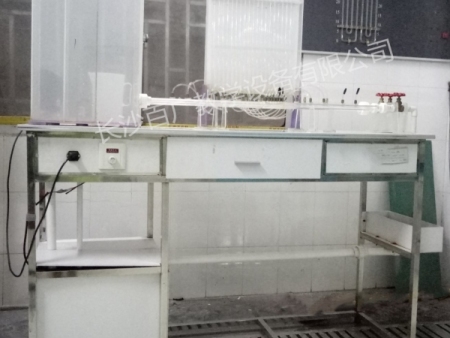

自循環流體阻力與文丘里綜合實驗裝置

流體力學實驗裝置自循環流體阻力與文丘里綜合實驗裝置

裝置功能：

1、適合于工程流體力學（水力學）教學實驗。

2、測定不同雷諾數時的沿程阻力系數。

3、掌握測定管道局部水頭損失系數的方法。

4、對圓管突擴突縮局部阻力系數的經驗公式實驗驗證與分析。

5、觀察管道恒定流中文丘里流量計的斷面變化引起的動能和勢能的轉換情況及真空現象，學會流量系數的率定方法。

主要配置：水泵、蓄水箱、恒壓水箱、測壓計、實驗管道、閥門、不銹鋼框架等

主要技術參數：

1、水泵：靜音環保型水泵，功率60W，揚程4m，流量4000L/h；

2、外形尺寸：1500*480*1450mm；

3、沿程阻力管管徑19mm，局部阻力管管徑14mm；

4、文丘里管喉徑8mm；

5、測壓計由24根10mm測壓管組成，管長400mm；

6、實驗所用的流體--水為全循環設計。

7、實驗臺架采用優良的不銹鋼制作，抽屜式結構，外形精美。

8、配置與本實驗裝置配套3D交互式虛擬仿真教學軟件，具備“教”、“練”、“考”三種基本模式。
